1.2/50us-8/20us組合波雷擊浪涌EMC測試

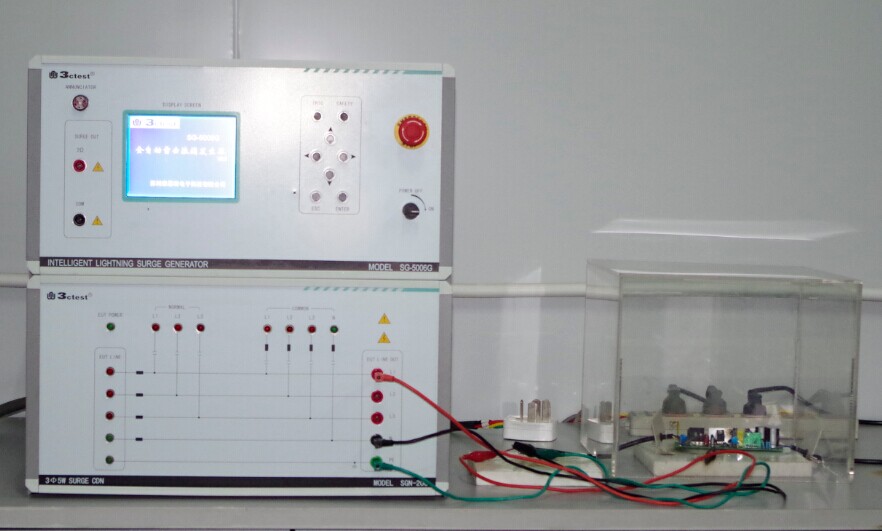

　　1、圖片


　　2、設備參數
　　輸出電壓波：1.2±30%/50±20%us
　　輸出電流波：8±30%/20±20%us
　　開路電壓：0.2~6KV±5%
　　短路電流：0.1~3KA±5%
　　虛擬阻抗：2Ω
　　浪涌疊加相位：異步或同步（0~360°）
　　浪涌疊加極性：正、負
　　電源輸入：AC 三相五線50/60HZ、外接DC 電源耦合器：全自動耦合去耦合器（CDN）

　　3、標準
　　IEC610000-4-5：2005/GB/T17626.5-2008

　　4、測試描述
　　該測試系統可以完成EMC 中EMS 測試項，針對設備電源端口（交流/直流） 浪涌（Lighting Surge）抗擾度試驗。評價電氣或者電子設備，由于開關或者感應雷電在遭受浪涌沖擊的抗干擾特性。專用于用三相五線（單相）交流市電輸入，DC低壓端口設備的浪涌保護端測試。
